Calculando a lente ideal para sua câmera de CFTV

 Quando adquirimos uma câmera de segurança, precisamos dimensionar a lente necessária para visualizarmos adequadamente os objetos e pessoas que desejamos monitorar.
Três perguntas básicas podem nos auxiliar a escolher a lente ideal, são elas:
1- Qual a distância do objeto em relação à câmera?
2- Qual a altura do objeto que desejamos monitorar?
3- Qual a largura deste objeto?
Para dimensionar a lente, vamos utilizar o software calculador de lentes gratuito, desenvolvido pela Samsung. Para baixá-lo acesse o link abaixo (baixe a versão Full):

Calculador de Lentes Samsung

1- Descompacte o arquivo baixado e instale o software FOV.

2- Será criado um atalho no Desktop, utilize-o para abrir o software

3- Vamos dimensionar a lente necessária para a seguinte situação:

    a) Minha câmera estará a 10 metros da área monitorada;
    b) Quero monitorar pessoas, com altura aproximada de 1,80m;
    c) Quero saber o valor da lente em milímetros, para atender esta demanda.

4- Abrindo o software, inicialmente selecionamos o tamanho do sensor de captura da câmera. A maioria das câmeras, incluindo tipo box e tipo dome, utilizam sensor de 1/3. Vamos selecioná-lo.

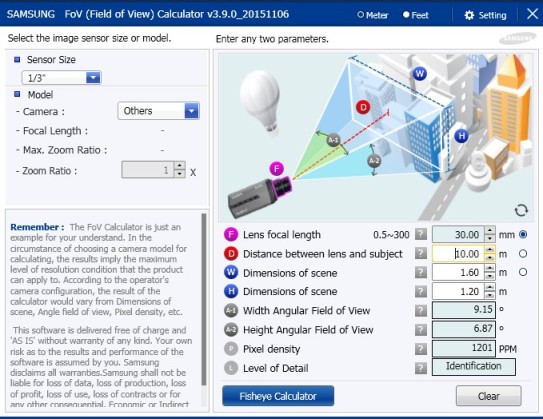

5- Em seguida vamos marcar a opção de cálculo de lente (parte central do software, lado direito, veja a figura abaixo).

6- Insira a distância da câmera em relação ao objeto, no nosso projeto são 10 metros.


7- Agora vamos inserir a altura (height) de 1,80m, referente a altura aproximada das pessoas que circularão no ambiente. Note que a figura na parte superior do calculador, mostra o que é “H”, e o que é “W”, no caso altura e largura.

8- O calculador irá exibir a lente necessária para este projeto, no caso 20 milímetros.

A largura e ângulo de abertura também são apresentados, no caso 2,40m de largura, 13,69° de abertura horizontal e 10,29° de abertura vertical.

9- Se clicarmos no ponto de interrogação do PPM (pixels por metros), teremos a informação com relação ao nível de detalhamento de imagem para este projeto. Notem que temos um detalhamento bem alto, permitindo a identificação de cicatrizes, marcas de nascimento, tatuagens, etc.

Dimensionamento concluído! Para monitorarmos pessoas de 1,80m de altura (corpo inteiro) a 10 metros da câmera, necessitaremos de uma lente de aproximadamente 20 milímetros.

Comercialmente, é mais fácil encontrar lentes varifocais, de 5 a 50mm e de 15 a 50mm, que atenderão ao nosso projeto, bastando ajustá-las para que fiquem próximas a 20 milímetros.
